Cầu trục treo

Table of Contents

Cầu trục treo là gì?

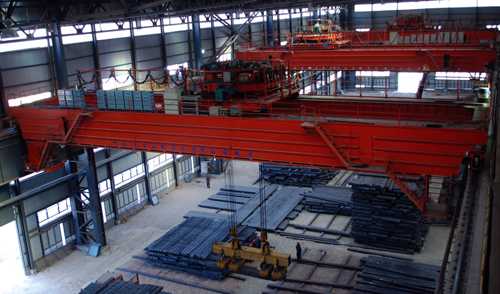

Cầu trục treo hay còn gọi là cầu trục dầm treo là thiết bị nâng hạ có dầm chính được treo phía cánh dưới dầm dọc (dạng chữ I).

Cầu trục treo là một dạng cầu trục khác với thông thường, dầm đỡ cầu trục được làm áp mái, liên kết với vì kèo nhà để treo dầm cầu trục lên. Ưu điểm tuyệt đối của cầu trục loại này là không gian làm việc và rất linh hoạt, có thể được lắp ở bất kỳ vị trí nào trong nhà xưởng thỏa mãn các yêu cầu đặt ra…

Cầu trục dầm treo cũng gồm hai loại dầm đôi (hai dầm) và dầm đơn (một dầm).

Cầu trục treo

Cầu trục treo được sử dụng rất rộng rãi trong hầu hết các ngành công nghiệp, đặc biệt là trong các nhà máy sản xuất thép, trong các nhà xưởng, kho chứa hàng bị giới hạn chiều cao nóc nhà xưởng hoặc nhà xưởng với hệ khung kết cấu nhỏ.

Tải trọng nâng : Từ 0.5Tấn – 20Tấn

– Khẩu độ : Từ 2m – 20m

– Chiều cao nâng : Từ 3m – 30m

Ưu điểm của cầu trục dầm treo.

Cầu trục treo khắc phục yếu tố không gian hẹp của nhà xưởng, tận dụng tối đa chiều cao của nhà xưởng( dầm dọc có thể áp sát với điểm cao nhất của nhà xưởng, nhà máy,…)

Chi phí đầu tư thấp hơn so với các sản phẩm cùng tính năng, nhưng vẫn đem lại hiệu quả cao khi làm việc.

Bảo hành, bảo dưỡng đơn giản, phụ tùng thay thế sẵn có, thời gian sử dụng kéo dài.

Thời gian gia công và lắp đặt nhanh chóng (không quá 20 ngày)

Cấu tạo cầu trục dầm treo

Về cấu tạo cầu trục dầm treo cũng tương tự như những loại cầu trục khác. Gồm những thành phần cấu tạo chính như:

Dầm chính (dầm đơn hoặc dầm đôi)
Palang, con lợn nâng hạ (tải trọng theo yêu cầu)
Động cơ di chuyển cầu trục (Motor)
Hệ thống đường ray di chuyển (ray P hoặc ray vuông)
Dầm biên treo cho cầu trục.
Bánh xe di chuyển.
Tủ điện
Hệ điện ngang.( cấp điện cho Palang)
Hệ điện dọc. (cấp điện cho toàn bộ cầu trục).

Ưu nhược điểm của cầu trục treo.

Ưu điểm

Chi phí đầu tư thấp hơn so với các sản phẩm cùng tính năng, nhưng vẫn đem lại hiệu quả cao khi làm việc.

Bảo hành, bảo dưỡng đơn giản, phụ tùng thay thế sẵn có, thời gian sử dụng kéo dài.

Thời gian gia công và lắp đặt nhanh chóng (không quá 30 ngày)

Nhược điểm

Tải trọn của cầu trục dầm treo khá hạn chế (chỉ từ 1 đến 10 tấn)

Single girder Electric Suspension Crane

Khi nào lên chọn cầu trục treo?

Thực tế nếu so sánh với các loại cầu trục khác đang được sử dụng cho các công trình hiện nay thì cầu trục treo không phải phổ biến nhất. Ngược lại cầu trục 1 dầm lại là lựa chọn được đông đảo khách hàng quan tâm do mức giá phải chăng, khả năng ứng dụng cao.

Tuy nhiên điều đó không có nghĩa là cầu trục treo không tốt. Ngược lại có thể nói đây là thiết bị nâng hạ, di chuyển hàng hóa chuyên dụng cho những nhà xưởng, không gian lắp đặt đặc biệt. Các công trình có địa hình phức tạp, diện tích hẹp hoặc trần thấp sẽ khó lòng lựa chọn được những giải cầu trục thông thường có kết cấu dầm tựa.

Ngược lại cầu trục treo lại tận dụng trần của công trình để lắp đặt hệ thống treo và di chuyển cho cầu trục. Phương thức này giúp tiết kiệm diện tích mà vẫn đạt được hiệu quả như mong muốn khi sử dụng. Trong những trường hợp đó chủ công trình nên lựa chọn cầu trục treo thay vì các loại cầu trục khác.
