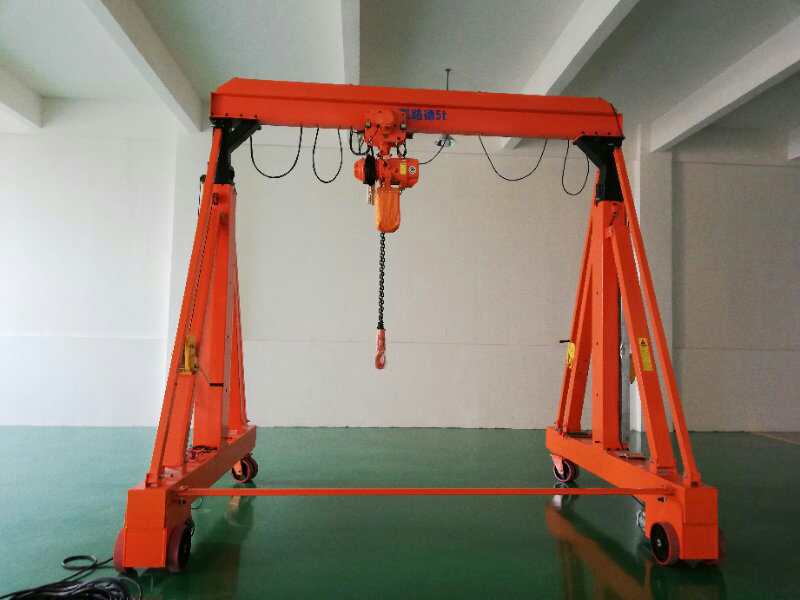

Cổng trục 5 tấn hay còn gọi là cổng trục chữ A 5 tấn là loại thiết bị nâng hạ có chức năng nâng- hạ- di chuyển hàng hóa có khối lượng lớn. Đặc điểm dễ nhận biết nhất của cổng trục dầm đơn 5 tấn là có thiết kế đường ray chạy nằm trên mặt đất (giống đường chạy của tàu hỏa), di chuyển được nhờ hệ thống motor gắn ở hai đầu dầm biên. Cổng trục 5 tấn khá phổ biến trong các nhà xưởng hoặc nhà kho.
Cổng trục 5 tấn được phân loại và chia ra làm 2 loại phổ biến là: cổng trục 5 tấn dầm đôi (hai dầm) và cổng trục 5 tấn dầm đơn (một dầm) tuy nhiên loại dầm đơn được ưu chuộng và phổ biến hơn cả vì giá rẻ hơn nhưng vấn đáp ứng đầy đủ những công năng sử dụng cần thiết.
| Palang cáp điện dầm đôi | |
| – Mã hiệu | : H5D-12 |
| – Tải trọng nâng móc | : 5 tấn |
| – Chiều cao nâng móc | : hoặc 12 mét |
| – Tốc độ nâng hạ móc | : 4.7 m/phút |
| – Công suất động cơ nâng | : 5.5 kw |
| – Tốc độ di chuyển xe con | : 20m/phút |
| – Động cơ di chuyển xe con | : 0.75kw x 4P |
| – Nguồn điện động lực | : AC 380V, 3 pha, 50Hz |
| – Điện áp điều khiển | : 110V |
| – Tay bấm điều khiển | : Loại 6 nút + 1 nút dừng khẩn |
| – Thiết bị bảo vệ quá tải | : Bao gồm |
| – Thiết bị giới hạn hành trình nâng hạ | : Bao gồm |
| – Thiết bị giới hạn hành trình di chuyển xe con, cầu trục | : Bao gồm |
| – Thiết bị đồng bộ, mới 100% | |
| Hệ thống di chuyển cổng trục | |
| – Tốc độ di chuyển cổng trục | : ~ 20 m/phút (biến tần) |
| – Động cơ liền giảm tốc | : Model A |
| – Công suất | : 1.5 kw |
| – Phanh hãm | : Phanh đĩa điện từ |
| Kết cấu thép dầm biên của cổng trục: 02 dầm biên / 01 cổng trục | |
| – Bao gồm: Khung dầm, cụm bánh xe, bộ truyền, phụ kiện,… | |
| – Loại dầm | : Dầm đôi, dạng hộp tổ hợp |
| – Tải trọng thiết kế | : 5 tấn |
| – Khẩu độ (LK) | : tối đa đến 40 m |
| – Độ võng thiết kế | : <1/750xLk hoặc 1/1000 x Lk |
| – Các phụ kiện đồng bộ khác | : Bao gồm |
| Sơn phủ bề mặt kết cấu | : 01 lớp chống gỉ, 02 lớp sơn màu vàng V-02 |
Về cơ bản cổng trục 5 tấn dầm đơn có cấu tạo giống với loại dầm đôi chúng chỉ khác nhau về một số đặc điểm đặc trưng là một dầm và hai dầm.
Tính cơ động cao
Cổng trục dầm đơn 5 Tấn hoạt động hiệu quả cả trong nhà và ngoài trời.
Cổng trục dầm đơn 5 Tấn có môi trường hoạt động không bị hạn chế bởi chiều cao nâng, tải trọng nâng hay điều kiện thời tiết khác nghiệt. Do đó, đây là cơ cấu di chuyển hàng hóa phổ biến ở ngoài trời cũng như trong nhà.
Chi phí đầu tư cho cổng trục dầm đơn 5 Tấn hợp lí – Sử dụng lâu dài:
Tùy thuộc vào từng tải trọng nâng hay là khẩu độ của dầm chính mà giá một bộ cổng trục sẽ dao động từ vài trăm triệu đến 1 tỉ.
Chi phí đầu tư này sẽ thấp hơn khá nhiều so với chi phí thuê hay mua xe nâng, xe cẩu phục vụ cho sản xuất liên tục.
Hơn thế nữa là 1 hệ cổng trục có thể đảm nhận việc bốc dỡ cho nhiều loại hàng hóa với kích thước khác trong nhiều môi trường khác nhau, từ kho bãi, cảng biển, thủy điện cho đến đóng tàu…
Tuổi thọ của cổng trục dao động từ 10 – 20 năm tùy thuộc vào chế độ làm việc cũng như tần suất bảo dưỡng định kì. Thông thường sau 10 năm hoạt động thì cầu trục hay cổng trục sẽ được hạ tải nâng so với kiểm định ban đầu.
